JUNTAS DE EXPANSION DE CAUCHO

MODELO TIPO BARRIL

Juntas de expansión fabricadas con cuerpo de barril. Absorben los 4 movimientos: compresión, elongación y deflexiones lateral y angular.

También eliminan vibraciones y ruidos provenientes de bombas u otros equipos. Para aplicaciones en agua fría, caliente, agua de mar, ácidos débiles, álcalis, aire, líquidos viscosos, etc.

ESTRUCTURA

  • Cuerpo: Neopreno, consultar por otros elastómeros
  • Refuerzo: Tejidos de nylon y alambre de acero
  • Bridas: acero galvanizado, perforado según norma ANSI S-150

CARACTERISTICAS

  • Cuerpo de caucho que permite grandes movimientos axiales, laterales y angulares en relación con su corta longitud de montaje
  • Moldeado de precisión en caucho sintético y nylon
  • Grandes cualidades para absorber vibración y ruido
  • Soportan altas presiones
  • Facilidad de instalación debido a sus bridas flotantes

INSTALACION

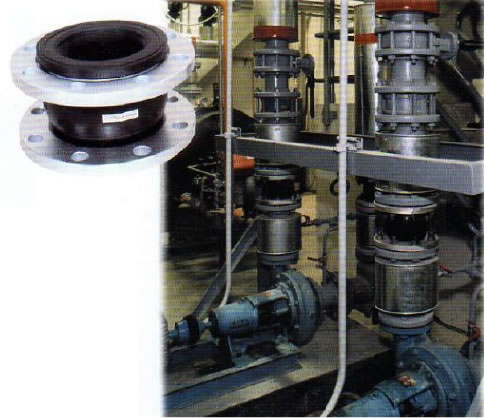

Para Amortiguar vibraciones en bombas

La junta de expansión siempre debe colocarse lo más cerca posible de la bomba y ser fijada firmemente al otro extremo mediante un anclaje o punto fijo. De este modo se obtendrá un buen funcionamiento y aislación en la vibración.

Para absorber movimientos en cañerías.

La junta de expansión debe ser intercalada en el tramo de cañería de acuerdo al esquema. Es importante respetar la colocación de los puntos fijos y las guías para un correcto funcionamiento



Diámetro Nominal Longitud de Montage (mm) Recorrido (mm) Movimientos admisibles desde la posición neutral Presión de Servicio
Pulgadas Neutral Mín – Máx Compresión Extensión Compresión Axial Extensión Axial Deflexión Lateral Deflexión Ang Kg/cm² a 80ºC
1 ¼” 152 143-157 140 – 162 13 9 13 15º 16
1 ½” 152 143-157 140 – 162 13 9 13 15º 16
2” 152 143-157 140 – 162 13 9 13 15º 16
2 ½” 152 143-157 140 – 162 13 9 13 15º 16
3” 152 143-157 140 – 162 13 9 13 15º 16
4” 152 138 – 159 133 – 165 19 13 13 15º 16
5” 152 138 – 159 133 – 165 19 13 13 15º 16
6” 152 138 – 159 133 – 165 19 13 13 15º 16
8” 152 138 – 159 133 – 165 19 13 13 15º 16
10” 203 184 – 211 178 – 219 25 16 19 15º 16
12” 203 184 – 211 178 – 219 25 16 19 15º 16
